17mm透镜模拟报告
2019-12-02(1167)次浏览
客户要求
尺寸：参考客户提供的CAD图纸，
光源：XPL-HI
材料 :PC
角度：最小角度 光斑均匀
LED型号及尺寸
尺寸仅供参考，具体依据实际样品尺寸为准。
透镜外形
透镜尺寸
光斑照度...
客户要求
尺寸：参考客户提供的CAD图纸，
光源：XPL-HI材料 :PC
角度：最小角度 光斑均匀
LED型号及尺寸
尺寸仅供参考，具体依据实际样品尺寸为准。

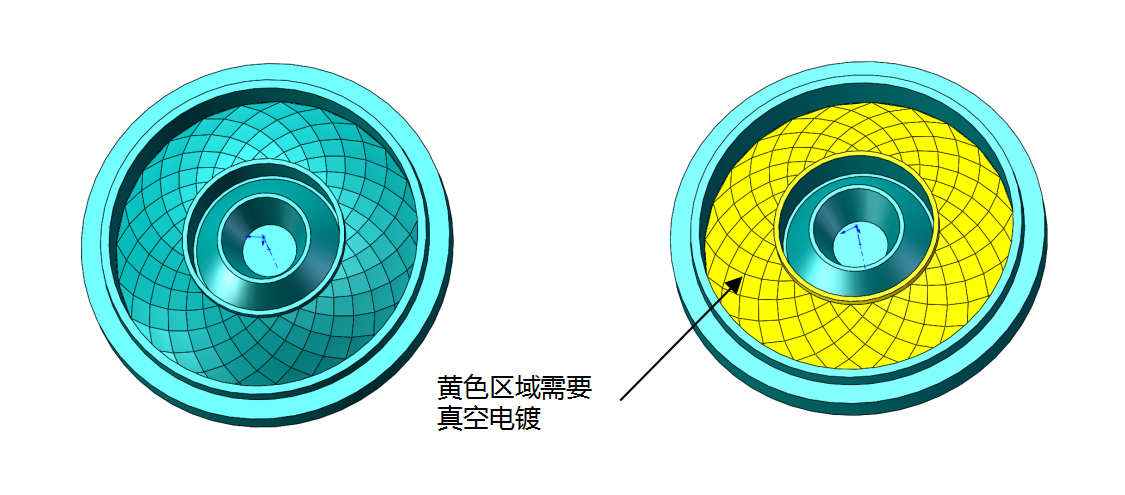

透镜外形

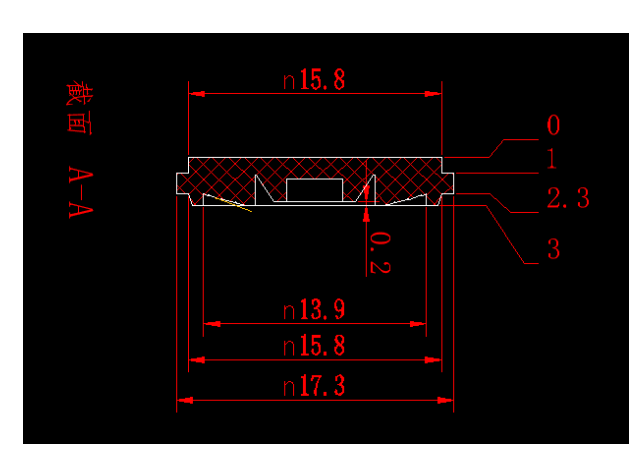

透镜尺寸

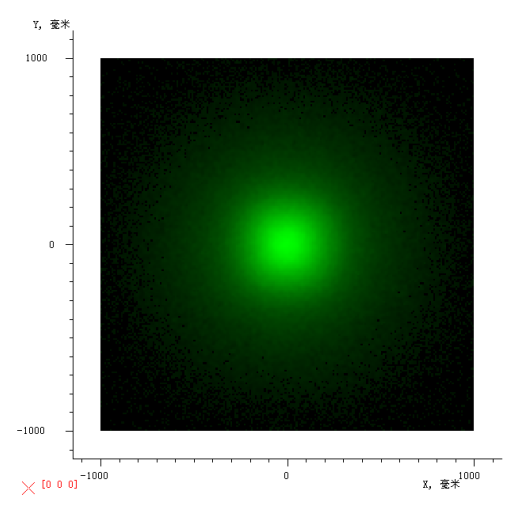

光斑照度图

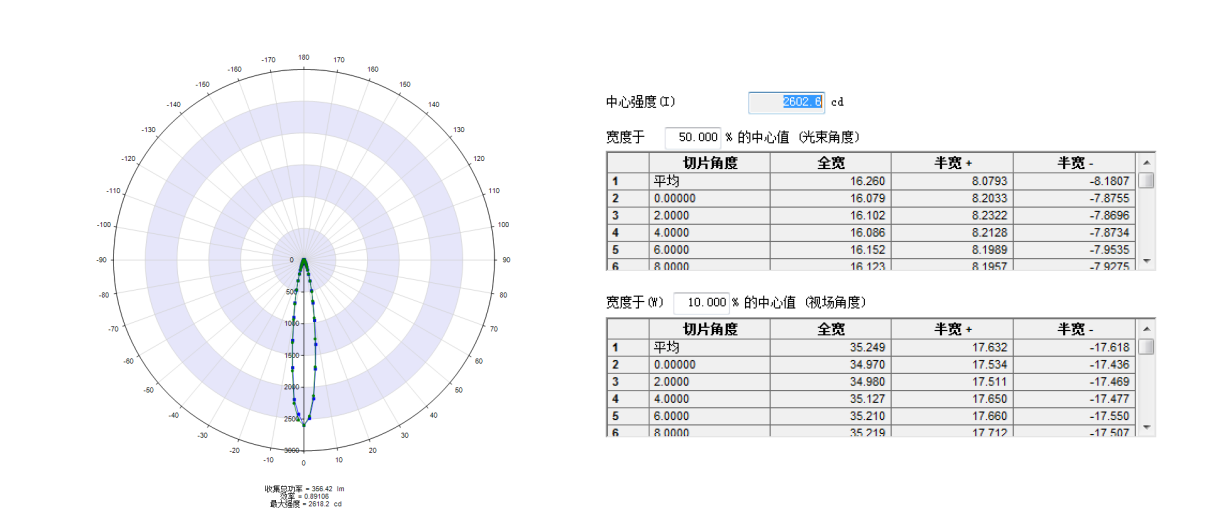

配光曲线
结论
1、根据模拟照度均匀；
2、理论角度16.2度
3、此透镜外观结构尺寸需要客户确认；
