COB 透镜设计报告
2019-12-05(1527)次浏览
LED: 夏普 GW6BMR**HED
透镜材料：光学级 PC
透镜材料：光学级 PC

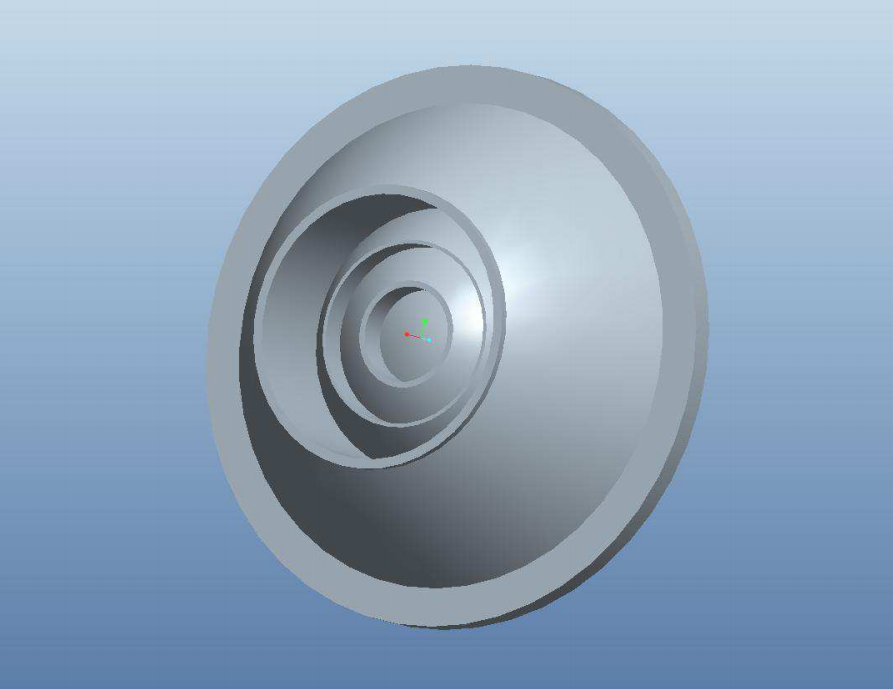

一、透镜示意图：
二．模拟情况
1．模拟照度图：

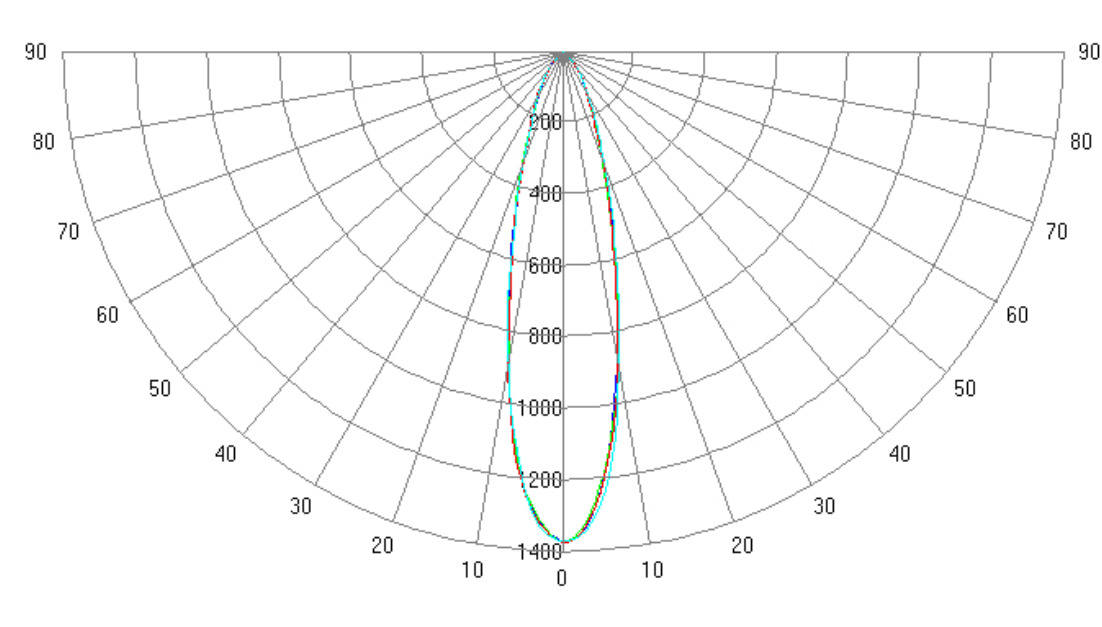

2.模拟光强曲线
三．分析：
通过以上模拟图可见，搭配透镜以后，光斑角度为 24 度(50%最大光强)，效率为 82%，
最大光照度 1490 lx，未能达到客户要求 18 度，最大照度 2600 lx 的目标。
四．建议：
1.更换小发光面 LED；
2.透镜高度需要增加。
